クリックしますとPDFで詳細に確認できます。保存してイラストレーターで御覧頂けますとより鮮明に御覧できます。ほぼ同寸法で描かれています。
キャップが容器にスムースに入るように性質上、先の方が0.2から0.3mm程小さくなっていますが、図には反映していない場合があります。
分かりやすいように実測によって記載したものと公表用の長さが混在になって記載しております。
PDFは、そのままでも見えますが、イラストレーターで見ますとよりリアルに確認できます。

画像をクリックしますとPDFファイルで見れます

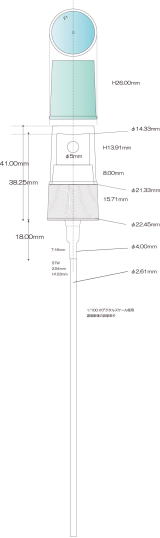

5mLのPP製のミニスプレイです。
弁のボールはありませんが、
軸受に返しが付いていまして
それが弁の役目を果たします。

ねじ込み式ではなく、
強力はめ込み式です。

  現物写真

画像をクリックしますとPDFファイルで見れます
6mLの小型スプレイ
容器はガラスの図です。


すべての厚みは図面に
反映しておりません。

キャップには
三角の
スリットが
デザイン
されて
います。
7mLミニスプレイ

画像をクリックしますとPDFファイルで見れます
7mLのミニスプレイの容器とポンプは10mLのものとでは
ねじのピッチが違いますので
容器の互換性はありません。
そもそもこれは完成形で販売となります。
10mLミニスプレイ

画像をクリックしますとPDFファイルで見れます
ねじの山の型は、締め付けの為下部分が水平にカットされ
そこに負荷がかかって締め付けが効く事になります


10mLの小型スプレイの図です。

材質がPPです。

厚みは図面に反映しておりません。
すべて外から計測した数値に基づきまして
記載しました。



φ20mmスプレイポンプ ノーマル

画像をクリックしますとPDFファイルで見れます
実測光景




φ20mmスプレイポンプ 金属 銀光沢

画像をクリックしますとPDFファイルで見れます
Φ20mm金属銀光沢


ペットPETE容器の注入口の図
φ20φmm容器の注入口 φ24mm容器の注入口 φ28mm容器の注入口

画像をクリックしますとPDFファイルで見れます
 画像をクリックしますと
PDFファイルで見れます

ねじ山をリアルに描きました。
アウターφ32mm容器規格図

画像をクリックしますとPDFファイルで見れます
ねじの山の型は、締め付けの為下部分が水平にカットされ
そこに負荷がかかって締め付けが効く事になります



実測光景

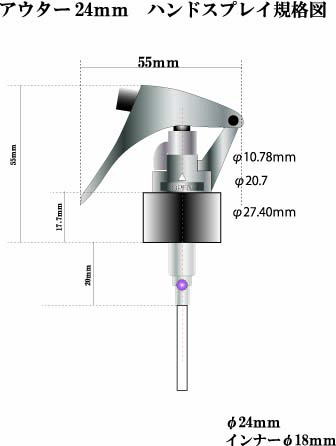

φ24mmハンドスプレイ

画像をクリックしますとPDFファイルで見れます
アウター24mmのハンドガンスプレーの規格サイズ

単純な構造でしっかりしています。

ストッパーが装備されていまして
OPENと書いてある方に回しますと
使用できます。
ストッパーは組込になっているので
はずす事は出来ません。


ストローの長さは180mmありますので
ご自分でカットして調整して下さい。。

射出口の部分は角落としがされていまして滑らかです。

現物写真
エッセンスオイル用先端ボール
ガラス容器

画像をクリックしますとPDFファイルで見れます

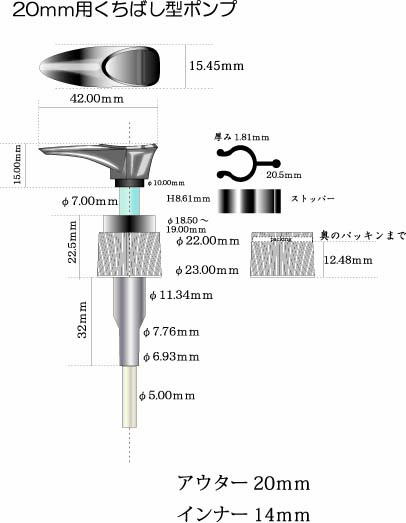

φ20mmくちばし型ドロップポンプ

画像をクリックしますとPDFファイルで見れます


アウター20mm インナー14mm用のドロップポンプ
の規格です。
ストッパーがついています。ストッパーは別に付属します。
ポンプの軸は空色で描写していますが、白です。

一回の射出でおよそ1CCです。

粘度が800パスカル以上がお薦めです。
余り水っぽいのは、エッセンス・ドロッパーが向いていると判断します

ストローの長さは110mmありますので
ご自分でカットして調整が必要です。

射出口の角落としはされていません。

オイルポンプアウターφ24mm用オイル専用ポンプ規格図

画像をクリックしますとPDFファイルで見れます
アウター24mm インナー18mm用のドロップオイルポンプ
の規格です。

ストッパーがついています。ストッパーは別に付属します。

ポンプの図面は、分かりやすいように
ピンクや青で描写していますが、白です。

一回の射出でおよそ3CCです。


粘度が800パスカル以上がお薦めです。
余り水っぽいのは、エッセンス・ドロッパーが向いていると判断します

ストローの長さは180mmありますので
ご自分でカットして調整が必要です。

ほぼすべての角の部分は面取りされていまので
さわりごごちが良いです。

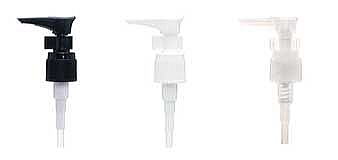

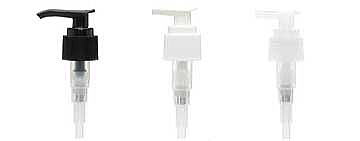

現物写真
アウターφ24mm用ポンプ規格図

画像をクリックしますとPDFファイルで見れます
アウター24mmの容器のポンプです。

使用時にポンプを回しますと先端部分が
約18mm伸びます。

分かりやすいように図は、色付けされていますが
黒・白・透明の物がございます。

粘度が800パスカル以上がお薦めです。
少しでもどろっとする液体
余り水っぽいものは、エッセンス・ドロッパーが向いています。

ストローの長さは180mmありますので
ご自分でカットして調整が必要です。

射出口の角落としはされていませんが、製品としては
問題のない程度です。



アウターφ28mm用ポンプ規格図
アウター28mmの容器のポンプです。
使用時にポンプを回しますと先端部分が
約19mm伸びます。
分かりやすいように図は、色付けされていますが
黒・白の物がございます。
粘度が800パスカル以上がお薦めです。
少しでもどろっとする液体です。
余り水っぽいのは、エッセンス・ドロッパーが向いています。
ストローの長さは180mmありますので
ご自分でカットして調整が必要です。

射出口の角落としはされていませんが、製品としては
問題のない程度です。

アウターφ32mm用ポンプ規格図

画像をクリックしますとPDFファイルで見れます
アウター32mmの容器のポンプです。
使用時にポンプを回しますと先端部分が
左記の図の様に約26mm伸びます。
分かりやすいように図は、色付けされていますが
黒・白・赤の物がございます。
粘度が800パスカル以上がお薦めです。
少しでもどろっとする液体です。
余り水っぽいのは、エッセンス・ドロッパーが向いています。
ストローの長さは180mmありますので
ご自分でカットして調整が必要です。

射出口の角落としはされていませんが、製品としては
問題のない程度です。
また容器の成型注入口の痕跡もわずかながらあり、
バフ処理されていませんが
製品としては問題ないと考えていますが
完全製品を望まれる方には向いていません。


図面は、時間がかかりますので他の規格は、お待ちするかお問合せ下さい。
エッセンスのポンプ
エッセンスの規格図はこちら<==クリック
キャップ類
キャップ類の規格図はこちら<==クリック
